鋁酸鈣粉主要用于生產聚合氯化鋁，硫酸鋁，鋁酸鈣等鋁鹽的產品。也可以用于堿化度的調整，還可以用于耐火材料。質量標準： 目前，我國尚無統一的質量標準，其生產檢驗等均按我公司ZZGFGS001-2000標準執行。

鋁酸鈣粉使用方法： 鋁酸鈣粉與鹽酸反應，可一步制得聚合氯化鋁，生產時，先將反應池中加水，開啟攪拌漿。然后定量加入鹽酸，稀釋至要求濃度后，再緩慢加入鋁酸鈣粉進行反應。反應過程中，池內溫度會逐漸升高。超過11度時，可適量加水抑制，使反應不至于激烈而溢池。補加水要少量多次。保持正常所需溫度。加完鋁酸鈣粉，再反應2小時，用PH試紙測試大于3時，即可加水稀釋至密度為125126，放料至沉淀池沉淀好后，上層清液即為液體產品，也可經干燥機干燥，得到固體聚合氯化鋁產品。
       鋁酸鈣粉和鋁酸鈣礦物化合物的鈣礬石粘合劑，所述鋁酸鈣礦物化合物含有氧化鈣C和氧化鋁A，它們可溶并可結合到一種或多種結晶的和或無定形的礦物相中，其比例如下：-鋁酸鈣礦物化合物的有效CA摩爾比為12至27；-可用的（C+A）相的重量總和占礦物化合物總重量的至少30％。

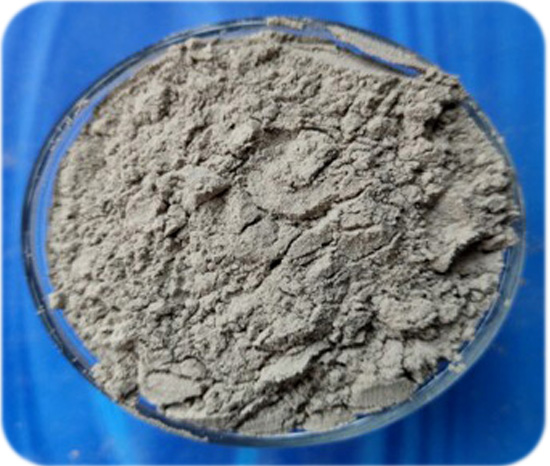

       鋁酸鈣粉材料的方法。其技術方案是：將25至70wt％的赤泥和30至75wt％的鋁灰混合，外加15至50wt％的含鈣化合物或不加該含鈣化合物，混合后置于電爐中，在1400度至1800度的條件下熔融還原，保溫1至4小時，自然冷卻后經破碎和分離，得到硅鐵合金和鋁酸鈣材料。本發明以鋁灰和赤泥為原料，利用廢棄物且工藝簡單，成本較低。反應過程中的還原劑為金屬鋁和氮化鋁，過程放熱，降低了電耗且無CO2。鋁酸鈣粉※ 能和特點： 鋁酸鈣粉是灰白色粉末。主要成份是二鋁酸鈣（CaO 2A1203）和一鋁酸鈣（CaO A1203）的混合物．微溶于水，水溶液呈堿 ，PH值約為11。
       鋁酸鈣粉與無機強酸反應活 很高，在常溫下即可啟動發生。且放熱量大，升溫快，氧化鋁的溶出率可達90％以上，用它做原料生產液體或固體聚合氯化鋁能簡化工藝，降低成本，提高產品質量，是目前國內外大多數聚合氯化鋁生產廠家所采用的原材料。

本文關鍵詞：鋁酸鈣粉、凈水劑鋁酸鈣粉、鋁酸鈣粉廠家
